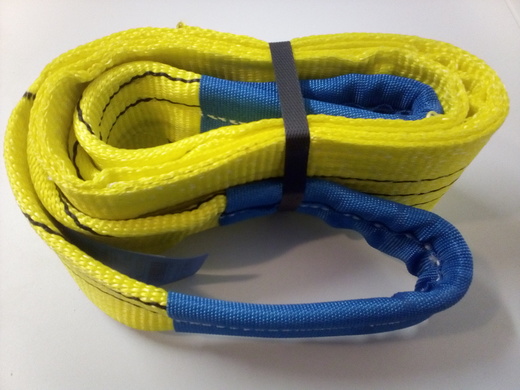

Zvedací pás typ B2
v souladu s EN 1492-2 a strtojními bezpečnostními směrnicemi
Zvedací pás, dvouvrstvý se zesílenými oky
Tabulka nosnosti (t) v závislosti na způsobu použití
|
Šíře pásu (mm) |
barva |
Přímý závěs 100% |
Smyčka 80% |
Podvlečení 200% |
Podvlečení 45° 140% |
Podvlečení 60° 100% |
| 30 | fialová | 1 t | 0,8 t | 2 t | 1,4 t | 1 t |
| 60 | zelená | 2 t | 1,6 t | 4 t | 2,8 t | 2 t |
| 90 | žlutá | 3 t | 2,4 t | 6 t | 4,2 t | 3 t |
| 120 | šedá | 4 t | 3,2 t | 8 t | 5,6 t | 4 t |
| 150 | červená | 5 t | 4,0 t | 10 t | 7,0 t | 5 t |
| 180 | hnědá | 6 t | 4,8 t | 12 t | 8,4 t | 6 t |
| 240 | modrá | 8 t | 6,4 t | 16 t | 11,2 t | 8 t |
Dostupná užitná délka (1000-6000 mm)
Polyesterové kruhové smyčky RS
v souladu s EN 1492-2 a strojními bezpečnostními směrnicemi
Tabulka nosnosti (t) v závislosti na typu kruhové smyčky
| Barva |
Nekonečná smyčka 100% |
Smyčka na zdrh 80% |
Podvlečení 200% |
Podvlečení 45° 140% |
Podvlečení 60° 100% |
|
| RS 1 | fialová | 1 t | 0,8 t | 2 t | 1,4 t | 1 t |
| RS 2 | zelená | 2 t | 1,6 t | 4 t | 2,8 t | 2 t |
| RS 3 | žlutá | 3 t | 2,4 t | 6 t | 4,2 t | 3 t |
| RS 4 | šedá | 4 t | 3,2 t | 8 t | 5,6 t | 4 t |
| RS 6 | hnědá | 6 t | 4,8 t | 12 t | 8,4 t | 6 t |
| RS 8 | modrá | 8 t | 6,4 t | 16 t | 11,2 t | 8 t |
| RS 10* | oranžová | 10 t | 8,0 t | 20 t | 14 t | 10 t |
| RS 12* | oranžová | 12 t | 9,6 t | 24 t | 16,8 t | 12 t |
| RS 15* | oranžová | 15 t | 12 t | 30 t | 21 t | 15 t |
Dostupná délka (1000-6000mm)
* Dostupná délka 15000 mm.

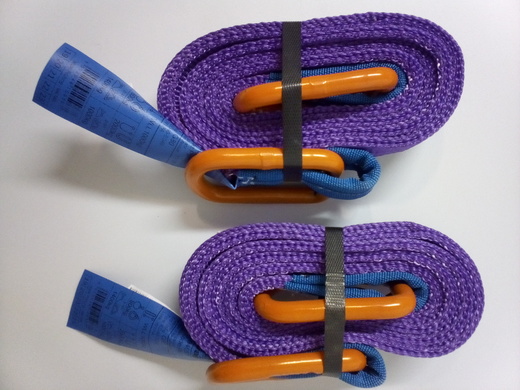

Zvedací pás typ CR2
Zvedací pás v souladu s EN 1492-1 a strojními bezpečnostními směrnicemi
s vysokopevnostními články ED-ED nebo demontovatelnými EZD-EZD
Tabulka nosnosti v (t) v závislosti na způsobu použití
|
Šíře (mm) |
Barva |
Přímý závěs 100% |
Smyčka 80% |
Podvlečení 200% |
Podvlečení 45° 140% |
Podvlečení 60° 100% |
| 30 | fialová | 1 t | 0,8 t | 2 t | 1,4 t | 1 t |
| 60 | zelená | 2 t | 1,6 t | 4 t | 2,8 t | 2 t |
| 90 | žlutá | 3 t | 2,4 t | 6 t | 4,2 t | 3 t |
| 120 | šedá | 4 t | 3,2 t | 8 t | 5,6 t | 4 t |
| 150 | červená | 5 t | 4,0 t | 10 t | 7,0 t | 5 t |
| 180 | hnědá | 6 t | 4,8 t | 12 t | 8,4 t | 6 t |
| 240 | modrá | 8 t | 6,4 t | 16 t | 11,2 t | 8 t |
Dostupná délka (1000-6000mm)
Vázací prostředky ze zvedacích pásů a kruhových smyček
Standardní provedené v souladu s EN 1492-1
1-2 pramenné a 3-4 pramenné
Snížená hmotnost daná kombinací textilu a vysokopevnostního příslušenství
Chrání břemena před poškozením
Možnost zkrácení pramenů pouze na řetězu
Speciální provedení vázacích prostředků ze zvedacích pásů a kruhových smyček
Přizpůsobené specifickým požadavkům zákazníka
Jednotlivé prameny jsou připevněny přímo k závěsnému článku a koncovým hákům
Kombinace řetězů a textilních prostředků
Upínací popruh ZG 50
ráčna RA100, šíře popruhu 50 mm
Upínací systém pro kotvení k podlaze, přímé kotvení s vysokou silou předpětí. Ideální upínací systém pro 5-ti tunové náklady díky speciálním délkám a velkému
množství příslušenství
STF - síla předpětí 350 daN
LC - dvoudílný přípustná síla - přímý tah 2,500 daN
LC - jednodílný přípustná síla - opásání 5,000 daN
| Označení | Příslušenství |
Délka (mm) |
| ZG50 | RH - kulatý hák | 4000 |
| ZG50 | RH - kulatý hák | 6000 |
| ZG50 | RH - kulatý hák | 8000 |
| ZG50 | RH - kulatý hák | 10000 |
| ZG50 | RH - kulatý hák | 12000 |
| ZG50 | DHS - delta oko s osovým hákem | 6000 |
| ZG50 | DHS - delta oko s osovým hákem | 8000 |
| ZG50 | DHS - delta oko s osovým hákem | 10000 |
| ZG50 | DHS - delta oko s osovým hákem | 12000 |
|
Cena za každý další metr pracovní délky |
Kompletní sortiment na vyžádání (nabízíme výrobky firem - PAVLÍNEK s.r.o., PEWAG s.r.o. ad.)
Tel. 00420 608 530 055
E-mail: info@m-vzvskoleni.cz
