Základní typy řetězových vázacích prostředků

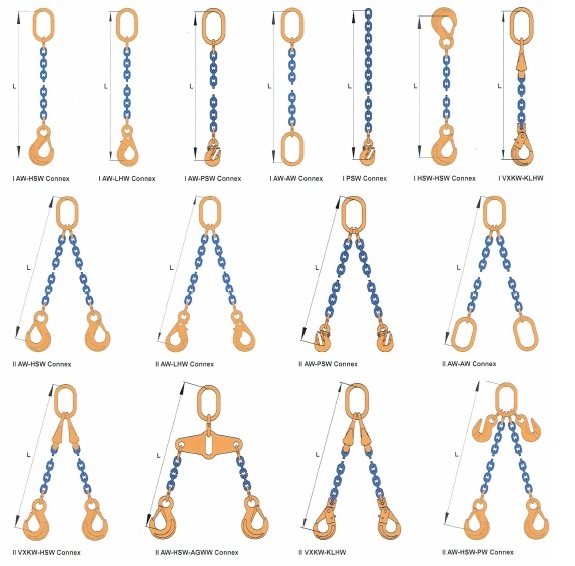

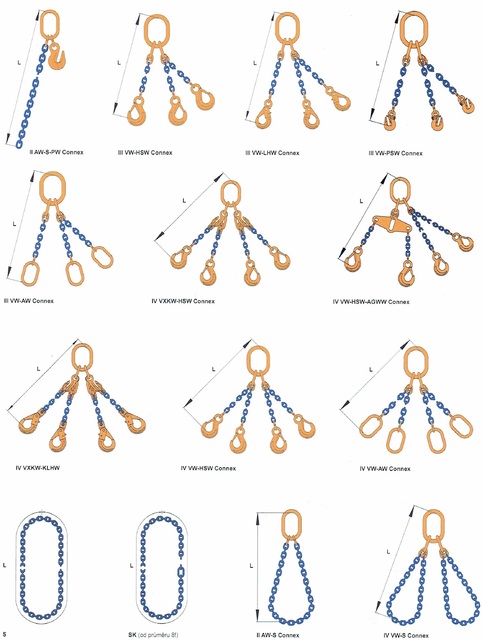

Základní typy sestav vázacích řetězů

- jednopramenné, dvoupramenné, vícepramenné

Zakončení:

- hák s pojistkou, automatický hák, zkracovač, závěsné oko


Vázací řetězy  třída G 10

Vysokopevnostní  řetězy ve třídě G 10 s pevností až o 25% výšší ve srovnání s třídou 8, odpovídají normě

EN 818-2 s vyšší nosností. Řetězy jsou ideální pro použití k zavěšování, zvedání a přepravu nákladů.

Řetězy z kruhové oceli v provedení winner 200 odolávají teplotám 200 °C    (povrch tryskaný a transp. lakovaný)

Řetězy z kruhové oceli v provedení winner 400 odolávají teplotám od - 40°C do + 380°   (povrch modrý)

označení

jmenovitý průměr

řetězu (mm)

rozteč

(mm)

hmotnost

(kg)

nosnost

(kg)

WIN 5 5 16 0,61 1.000
WIN 6 6 18 0,96 1.400
WIN 7 7 21 1,20 1.900
WIN 8 8 24 1,57 2.500
WIN 10 10 30 2,46 4.000
WIN 13 13 39 4,18 6.700
WIN 16 16 48 6,28 10.000
WIN 19 19 57 8,92 14.000
WIN 22 22 66 11,88 19.000
WIN 26 26 78 16,18 26.500
WIN 32 32 96 24,10 40.000

Délka řetězu dle požadavku


Vázací řetězy třída G 12

Vysokpevnostní vázací řetězy s pevností až o 50% vyšší ve srovnání s pevnostní třídou 8.

Řetězy z profilované oceli v provedení winner pro 200 odolávají teplotám 200°C               (povrch tryskaný a transparentně lakovaný)

Řetězy z profilované oceli v provedení winner pro 300 odolávají teplotám 300°C               (povrch modrý)

označení

jmenovitý průměr

řetězu (mm)

rozteč

(mm)

hmotnost

(kg)

nosnost

(kg)

WINPRO 7 7 22 1,36 2.360
WINPRO 8 8 25 1,64 3.000
WINPRO 10 10 33 2,70 5.000
WINPRO 13 13 41 4,80 8.000
WINPRO 16 16 51 7,17 12.500

Délka řetězu dle požadavku


Komponenty vázacích prostředků G10

AW zavěšovací článek G10

může být použit jako závěsná hlava pro jedno pramenný AW I a také pro dvoupramenný řetěz AW II.

Vyrobeno dle EN 1677-4

označení

průměr

(mm)

rozteč

(mm)

hmotnost

(kg)

nosnost 0-45°

(kg)

AW 10 10 80 0,14 1.400
AW 13 13 110 0,34 2.300
AW 16 16 110 0,58 3.500
AW 18 19 135 0,92 5.000
AW 22 23 160 1,59 7.600
AW 26 27 180 2,46 10.000
AW 32 33 200 4,04 14.000
AW 36 36 260 6,22 25.100
AW 45 45 340 12,82 30.800
AW 50 50 350 16,60 40.000
AW 56 56 400 23,30 64.000
AW 72 70 460 43,11 85.000

VW čtyřpramenná souprava G10

Závěsná hlava pro montáž v 3 a 4 čtyřpramenných řetězových závěsech  tř G10.  Vyrobeno dle EN 1677-4

označení

délka

(mm)

hmotnost

(kg)

nosnost

0-45°

(kg)

VW 5 154 0,52 2.300
VW 6 189 1,26 4.200
VW 7/8 230 2,32 7.600
VW 10 265 3,68 9.600
VW 13 315 6,46 14.000
VW 16 400 10,06 21.200
VW 19/20 500 22,87 34.100

VW 22

520 24,79 40.000
VW 26 570 41,31 56.000
VW 32 660 66,60 85.000

KAGW 4 závěsná souprava G10

Souprava se skládá z 4 pramenné sestavy VW s navařenými spjkami KRW. Souprava slouží pro vytvoření

3 a 4 pramenných monotvaných řetězových závěsů.

označení

délka

(mm)

hmotnost

(kg)

nosnost

0°-45°/45°-60°

(kg)

KAGW 4-6 220 1,52 3.000/2.120
KAGW 4-7 273 3,12 4.000/2.800
KAGW 4-8 273 3,12 5.300/3.750
KAGW 4-10 316 5,12 8.000/6.000
KAGW 4-13 378 9,26 14.000/10.000
KAGW 4-16 474 14,90 21.200/15.000
KAGW 4-19/20 594 32,39 30.000/21.200
KAGW 4-22 622 37,63 40.000/28.000

HSW osový hák G10

Hák je dodáván s kovanou osovou bezpečnostní pojistkou, která zapadá do špičky háku a poskytuje

vynikající ochranu proti vyklouznutí řetězu. Pevnostní třída G10, vyrobeno dle normy EN 1677-2.

označení

nosnost

(kg)

délka

(mm)

šíře

(mm)

h

(mm)

g1

(mm)

a

(mm)

hmotnost

(kg)

HSW 5/6 1.400 116 68 21 19 17 0,30

HSW7/8

2.500 144 88 27 26 19 0,50
HSW 10 4.000 180 109 33 31 26 1,1
HSW 13 6.700 227 134 44 39 33 2,2
HSW 16 10.000 258 155 50 45 40 3,5
HSW 19/20 16.000 287 178 55 53 48 5,8
HSW 22 19.000 316 196 62 62 50 8,0
HSW 26 26.500 371 235 75 73 70 13,4
HSW 32 40.000 441 291 97 87 82 27,5

Kompletní  sortiment komponent na vyžádání
